产品展示
新闻资讯
联系我们
LD-158 模压环氧料
产品名称:LD-158环氧树脂模压料
规格：LD-158
品 牌：上海三足鼎

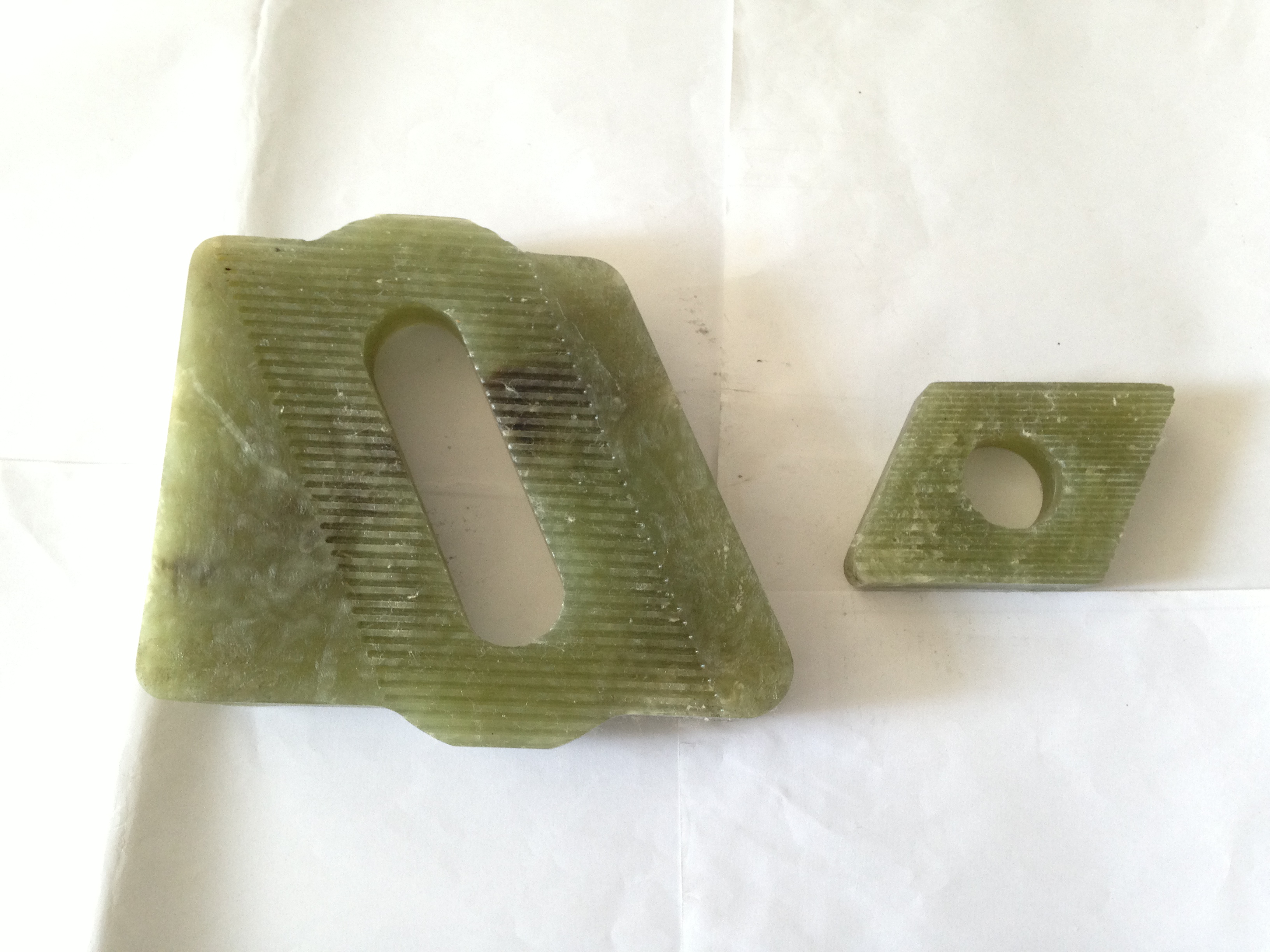

LD-158A/B湿法成型团状模塑料用环氧树脂胶
一、概述
环氧树脂模压料—利鼎胶LD-158A/B为湿法成型玻璃钢用原料，其特点为成本低，操作方便，纤维加入量高，其制品不但强度高，而且各个方向上强度均衡。
1、纤维加入量高。
2、制品各个方向上强度均衡。
3 生产效率高，使用方便，成本低。
二、产品主要指标
| 弯曲强度Mpa | 70-80 |
| 弯曲弹性模量Mpa | 3100-3200 |
| 拉伸强度Mpa | 30-40 |
| 拉伸模量Mpa | 1300-1500 |
| 断裂伸长% | 2-3 |
| 冲击强度Kj/m2 | 11-15 |
| Tg温度℃(DSC法) | 200-220 |
| 体积电阻Ω.cm | 3-5×1015 |
| 表面电阻Ω | 1-3×1016 |
| 击穿电压KV/mm | 23-26 |
注：以上性能参数是在温度25℃，湿度70％的实验室环境所得的，供客户使用时参考，并不说明特定环境下能达到的数据，敬请客户使用时以实验数据为准。
三、固化条件：
170℃x5min（可根据实际情况做相应调整）
四、操作工艺：
1、预混：将 LD-158A/B湿法成型团状模塑料用环氧树脂胶按比例（重量比）混合混匀，加入预混机中，将玻璃纤维切割成30～50mm的短切纤维，经蓬松后在捏合机中与树脂胶液捏合至树脂浸润玻璃纤维。
2、加料：按照需要往模具内加入规定量的材料。
3、闭模：加料完后可使阳模和阴模相闭合。
4、排气：在模腔内反应至适当时间后，卸压松模排气。
5、固化：固化是在模压温度下保持一段时间，使树脂的缩聚反应达到要求的交联程度，使制品具有所要求的物理机械性能为准。一般30秒至数分钟不等。过长或过短的固化时间对制品的性能都有影响。
6、脱模：脱模通常是靠顶出杆来完成的。带有成型杆或者某些嵌件的制品应先用工具将成型杆等拧脱，然后进行脱模。
7、模具吹洗：脱模后，通常用压缩空气吹洗模腔和模具的模面，如果模具上的固着物较紧，还可用铜刀或铜刷清理，或者可用抛光剂刷等。
8、后处理：制品脱模后也常在较高温度下进行后处理。
五、包装运输储存:
净重20kg,产品为非危险品，但可燃，运输储存应远离火源，隔绝热源。产品正常储存期为6个月。
客服1
